1. 音の伝播経路を遮断する配置設計の基本原則





＜直接音を効果的に遮断する配置パターン＞





防音性能を高めるための第一の原則は、音源から受音点への直接的な音の伝播経路を物理的に遮断することです。



音は空気の振動として伝わるため、音源と聞き手の間に障壁を設けることで、音のエネルギーを減衰させることができます。



この際、最も重要なのは、パーテーションが音の進行方向に対して垂直に近い角度で配置されることです。



斜めの配置では音が反射して別の方向へ拡散してしまい、遮音効果が半減してしまいます。





具体的な配置パターンとしては、音源となる会議室や電話ブースの周囲を完全に囲む「エンクロージャー型」が最も効果的です。



ただし、完全に密閉してしまうと換気の問題が生じるため、出入口部分には音の回り込みを最小限にする工夫が必要となります。



アイピック株式会社では、出入口部分に二重扉構造や音響迷路と呼ばれる屈曲した通路を設ける設計を提案しており、これにより開口部からの音漏れを従来比で約60%削減することに成功しています。

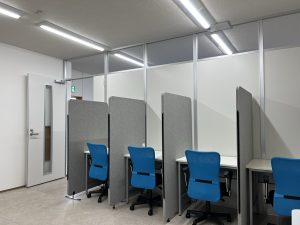

また、オープンスペース内に個別の集中ブースを設ける場合には、ブースの配置位置も重要です。



騒音源から最も離れた場所、かつ人の動線から外れた位置に配置することで、外部からの音の影響を最小限に抑えることができます。







＜天井と床からの回り込み音対策＞





パーテーションを設置しても期待した防音効果が得られない最大の原因は、天井や床を経由した音の回り込みです。



一般的なオフィス用パーテーションは、施工コストやレイアウト変更の柔軟性を確保するため、天井まで達していないハーフハイトタイプが多く採用されています。



しかし、このタイプでは、パーテーション上部の開放部分から音が回り込んでしまい、遮音性能が大幅に低下してしまいます。



建築音響学の研究によれば、天井との隙間が30センチメートルある場合、遮音性能は理論値の約半分にまで低下することが確認されています。





この問題を解決するには、可能な限り天井まで達するフルハイトパーテーションを採用することが理想的です。



しかし、既存のオフィスでは空調や照明の配置、消防法による排煙の要件などから、フルハイトの施工が困難なケースも少なくありません。



このような場合には、パーテーション上部に吸音パネルを追加設置する方法が有効です。



アイピック株式会社が開発した吸音パネルシステムは、既存のパーテーション上部に後付けで設置可能で、天井との隙間を通過する音を効果的に吸収します。



実際の施工データでは、この吸音パネルの追加により、ハーフハイトパーテーションの遮音性能を約8デシベル向上させることができました。



また、床からの音の伝播については、パーテーションの下部にゴム製のシール材を設置することで、隙間を密閉し、固体伝播音を低減する対策が効果的です。







2. 吸音と遮音のバランスを考慮した素材配置





＜遮音性能を高める密度と厚みの最適化＞





防音性能を語る上で、遮音と吸音という2つの異なる概念を理解することが重要です。



遮音とは音を物理的に反射・遮断して透過させないことであり、吸音とは音のエネルギーを熱エネルギーに変換して減衰させることです。



効果的な防音環境を構築するには、この両者を適切に組み合わせる必要があります。



遮音性能を高めるには、パーテーションの素材密度と厚みが重要な要素となります。



一般的に、質量則と呼ばれる法則に従い、素材の面密度が2倍になると遮音性能は約6デシベル向上します。







アイピック株式会社では、用途に応じて最適な遮音性能を発揮する多層構造のパーテーションを提供しています。



例えば、高度な機密性が求められる会議室向けには、スチールパネルの内部に高密度石膏ボードを組み込んだ構造を採用しており、500ヘルツの周波数帯域において約40デシベルの遮音性能を実現しています。



これは通常の会話音がほぼ聞こえないレベルです。



一方、コストを抑えつつ基本的な防音性能を確保したい場合には、アルミフレームに厚さ9ミリメートルの合板パネルを組み込んだ標準仕様を選択することで、約28デシベルから32デシベルの遮音性能を確保できます。



素材選択においては、単に厚くて重いものを選べば良いというわけではなく、設置場所の床耐荷重、施工性、コストとのバランスを総合的に判断することが重要です。







＜吸音材の戦略的配置で残響時間を制御＞





遮音性能が高いパーテーションで空間を区切っても、室内で発生した音が壁面で反射を繰り返すことで、残響が長くなり、かえって会話の明瞭度が低下することがあります。



これを防ぐために重要なのが、吸音材の戦略的な配置です。



吸音材は多孔質の素材で構成され、音波が素材内部の空気を振動させる際に摩擦熱としてエネルギーを消費させる仕組みです。



特に、人間の会話音域である500ヘルツから2000ヘルツの周波数帯域で高い吸音性能を発揮する素材の選定が重要となります。





効果的な吸音配置の基本は、音が最初に到達する壁面、すなわち音源に対向する壁面に吸音パネルを設置することです。

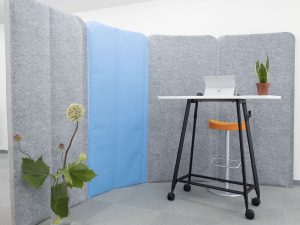

アイピック株式会社では、パーテーションの片面または両面に吸音性の高いファブリックパネルを組み込んだ製品を提供しており、空間の用途に応じて吸音面の配置を調整できる設計となっています。



例えば、会議室では発言者側の背面壁に吸音材を配置し、聞き手側には遮音性の高いパネルを配置することで、室内の音を適度に吸収しつつ、外部への音漏れを防ぐことができます。



また、オープンオフィスの個別ブースでは、四方すべてに吸音材を配置することで、外部への音の拡散と内部での反響音の両方を抑制できます。



実際の音響測定データでは、適切な吸音材配置により、残響時間を0.8秒から0.4秒へと半減させ、会話明瞭度を約30%向上させた事例があります。









3. 反射音をコントロールする角度と距離の設定





＜音響デッドスポットを回避する配置角度＞





パーテーションの配置において見落とされがちなのが、反射音による音響的な問題です。



平行に配置された2つのパーテーション壁面の間では、音が何度も反射を繰り返すフラッターエコーという現象が発生し、特定の周波数の音が異常に増幅されたり、逆に打ち消し合って聞こえにくくなったりします。



これにより、会話の明瞭度が低下したり、不快な音響環境が生じたりすることがあります。



建築音響学では、平行壁面の距離が3メートルから7メートルの範囲で、この現象が最も顕著に現れることが知られています。





この問題を回避するには、対向するパーテーション壁面を完全な平行配置にしないことが有効です。



わずか3度から5度の角度をつけるだけで、反射音の方向が分散され、フラッターエコーを大幅に低減できます。



アイピック株式会社の設計サービスでは、音の反射パターンを事前に可視化し、音響デッドスポットが生じない最適な配置角度を算出しています。



また、完全に角度をつけることが難しい場合には、壁面の一部に凹凸のあるデザインパネルや拡散板を設置することで、音の反射方向をランダム化する方法も有効です。



実際の施工例では、この拡散板の設置により、会議室内の音圧レベルの均一性が約25%向上し、どの席に座っても均等に聞き取りやすい音響環境を実現しました。







＜最適な距離設定で音の減衰効果を最大化＞





音は距離が離れるにつれて自然に減衰します。これは距離減衰と呼ばれる現象で、点音源からの距離が2倍になるごとに音圧レベルは約6デシベル低下します。



この物理法則を活用することで、パーテーションの配置を工夫するだけで防音効果を高めることができます。



例えば、騒音源となる機器やエリアからパーテーションまでの距離を十分に取ることで、パーテーションに到達する音のエネルギーを事前に減衰させることができます。



2メートルの距離を4メートルに延ばすだけで、約6デシベルの追加的な減音効果が得られるのです。





また、多段階のパーテーション配置も効果的な手法です。



騒音源と静音エリアの間に複数のパーテーションを段階的に配置することで、各段階で音を減衰させ、累積的な防音効果を得ることができます。



アイピック株式会社が提案する二重パーテーション方式では、外側に遮音性の高いパーテーション、内側に吸音性の高いパーテーションを配置し、両者の間に50センチメートルから1メートルの空間を設けます。



この空間が音のバッファーゾーンとして機能し、単一のパーテーションと比較して約10デシベルから15デシベルの追加的な遮音効果を実現しています。



コストと空間効率のバランスを考慮しながら、最適な距離設定を行うことが、実用的な防音計画の鍵となります。







4. 実践的な施工事例から学ぶ防音配置のノウハウ





＜業種別の最適配置パターンと効果測定＞





防音性能を最大化するパーテーション配置は、業種や業務内容によって最適なパターンが異なります。



コールセンターでは、オペレーター同士の会話が互いに干渉しないよう、個別ブースを千鳥配置にすることで、対向するブース間の直接音を遮断しつつ、通路スペースを効率的に確保する設計が有効です。



アイピック株式会社が施工したコールセンター案件では、この千鳥配置と高さ1.8メートルのパーテーションを組み合わせることで、隣接ブース間の音漏れを従来比で55%削減し、顧客対応品質の向上に貢献しました。

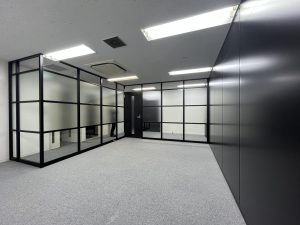

法律事務所や会計事務所など、機密性の高い相談業務を行う業種では、個別相談室を建物の中央部に配置し、周囲をフルハイトの遮音パーテーションで完全に囲む配置が推奨されます。



さらに、相談室の入口には防音ドアと二重扉構造を採用することで、外部への情報漏洩リスクを最小化できます。



また、クリエイティブ系の企業では、コラボレーションスペースと集中作業スペースを明確に分離し、その境界に遮音性と吸音性を兼ね備えたハイブリッドパーテーションを配置することで、活発な議論と静かな作業環境を両立させることができます。



効果測定においては、施工前後で騒音計による実測を行い、主要な作業エリアでの音圧レベルを比較することで、定量的な改善効果を確認することが重要です。







＜既存オフィスの改善施工における注意点＞





既存のオフィスに後付けでパーテーションを追加する場合、いくつかの注意点があります。



まず、床の耐荷重を確認する必要があります。



特にスチール製の重量のあるパーテーションを設置する場合、床の構造計算を行い、必要に応じて補強工事を実施することが重要です。



また、既存の空調システムとの整合性も考慮しなければなりません。



パーテーションによって空気の流れが遮断されると、空調効率が低下したり、特定のエリアだけが暑くなったり寒くなったりする問題が生じます。



アイピック株式会社では、施工前に空調技術者と協議し、パーテーション下部に通気口を設けるなどの対策を講じています。





さらに、消防法や建築基準法による制約も確認が必要です。避難経路の確保、排煙設備への影響、防火区画の要件など、法規制を遵守した設計が求められます。



既存オフィスの改善においては、業務を継続しながら施工を進めるケースが多いため、施工スケジュールの調整も重要な要素となります。



アイピック株式会社では、夜間や週末の施工により業務への影響を最小限に抑えるとともに、モジュール化されたパーテーションシステムを採用することで、短期間での施工完了を実現しています。



実際の改善施工案件では、平均１日から3日の工期で、オフィスの音環境を大幅に改善した実績があります。



既存環境の制約を正しく把握し、それに応じた最適なソリューションを選択することが、成功する改善施工の鍵となります。
